電磁加熱控制器怎么安裝？

1、改造前先取下原設備上面的電熱圈。

2、清潔料筒并測量料筒各種參數。將料筒清潔干凈并用工具測量料筒各種尺寸（管徑、長度、加熱區數、每區加熱長度、原功率大小，以便確定用哪種控制板）。

3、在料筒上包層隔熱保溫材料，按照步驟2將料筒清潔干凈后，在料筒上包上層隔熱保溫材料（石棉或者玻璃纖維均可），可以先做區，區做好后，再做其它區，熟練且經驗豐富者可幾個加熱區起做 。

4、用高溫布將保溫材料包好，保溫材料的厚度根據使用的不同的電磁加熱控制器的要求來配，保溫材料包好后，再用高溫布（纖維布）或者電木板（環氧樹脂板）將保溫材料包緊起來，該步驟主要是確保料筒各處的保溫材料厚度致，以保證電磁加熱的磁場均。

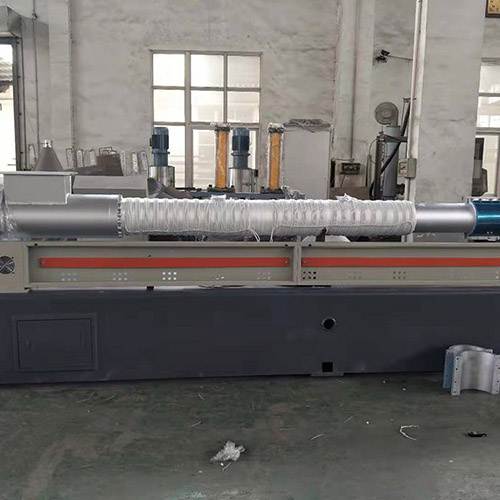

5、纏繞高溫電纜，高溫電纜的規格與長度請根據各種不同型號電磁加熱控制器的要求選配，該步驟非常關鍵。

6、將線圈與電磁加熱控制器連接。則將繞好的線圈與電磁加熱控制器連接好，并給電磁加熱控制器接上電源，即可對設備進行調試，需注意的是調試過程中要特別注意測量電磁加熱控制器的輸入電流與頻率。為保證設備的使用壽命建議電流調到額定工作電流的80%左右，如我司2.5KW的電磁加熱控制板，額定工作電流是12A，則建議調到10A左右即可，或電流偏小則可減少線圈，反之則需再增加些線圈。

電磁加熱器裝置后溫度不達標處理方法，當造粒機類似大功率時，安裝電磁加熱器后，溫度總達不到。電磁加熱器也直工作，電流也正常，但溫度總上不去。般情況是功率不夠大。可以加大實際功率來實現。要是確定實際功率不小了，這是由炮筒的材料引起的，不同材質的在不同的工作頻率時吸收熱量也不同。應該嘗試增加諧振電容容量，讓Q值增加，提高線圈高頻電流。可以使炮筒內外溫度均勻來達到提高炮筒的溫度。條件允話的話，可以換掉炮筒試試。

電磁加熱器普通加熱圈加熱方式優勢：

1、接觸式熱傳遞加熱。

2、耗電的 30-70% 轉化為工作熱能。

3、加熱通過接觸方式傳遞熱能。

4、加熱及冷卻都有慣性現象產生，及升溫降溫都緩慢。

5、加熱有死角，不能完全包裹在料筒外層。

6、加熱圈損耗大，壽命短。

電磁加熱器在油田管道中的應用：冬季由于野外氣溫較低，在油由管道中石油中含蠟量高，管件容易凍堵。傳統的方式是用火燒，但是用明火違反了采油區禁止明火的安全規定，易發生安全事故，電熱發熱板加熱又破壞了原有的保溫層，且熱量散失大，速度漫，時間長，功耗大。用錯能電磁加熱器，機組磁力可以穿過保溫層、纖維布等保溫材料以感應的方式快速對管道自身加熱。

電磁加熱器不工作的十大因素：

1、電磁加熱器內部受潮，線路損壞，導致電磁加熱器不工作。

2、電壓:電壓應該高于323V并且低于440V，否則就容易啟動不了機器。

3、線圈溫度過高：檢查線圈的溫度或者是先去溫度傳感器的情況。解決辦法是檢查散熱風扇是否損壞，接線頭是否良好，是否更換線圈溫度傳感器。

4、IGBT溫度：檢查IGBT溫度傳感器、連接線、IGBT溫度。解決辦法是散熱扇是否正常工作，是否更換IGBT溫度傳感器。

5、負載：檢查線圈鏈接、電感參數、IGBT驅動板和線。解決辦法是線圈圈數是否纏繞圈數過多或者過少，測試IGBT驅動板和檢查IGBT線。

6、通訊異常：檢查通訊鏈接線鏈接、控制板和AI板。解決辦法更換控制板或者AI板。

7、IGBT模塊使用時間太長，導致IGBT模塊老化開裂，使電磁加熱器不能工作。

8、電磁加熱器內部電子元件規劃不合理，導致電磁加熱器不工作。

9、電磁加熱器抗干擾性差，導致不能正常工作。

10、因?yàn)榫€路短路、漏電、超負荷、開關損壞導致跳閘使電磁加熱器不能正常工作。

電磁加熱器的安裝及調試：電磁加熱器的安裝及調試比較簡單：

1、改造之前，先把設備接線情況理下，拍照，做記號（以備恢復原狀）。

2、確定控制板或電柜安裝位置，以便于確定高溫線引線長度。定要跟工廠電工或班交流，確認。

3、拆線圈測量功率， 數據要準。 來確定安裝功率。可以結合工廠電工，這也要拍照，留原始記錄。

4、量炮筒周長， 確定保溫棉尺寸，黃蠟板尺寸，黃蠟板預留探頭孔，孔尺寸要準，確定每個溫區長度，固定。

5、確定高溫線長度，繞制。 要求美觀。整齊。包括間距大小控制， 松緊控制。 繞完后測量電感量大小。 注意儀表量程。

6、接線。確認以前斷路器電流表量程，過小要換掉。先分別測試，測電壓，電流是否正常。有問題解決， 沒問題后在整機測試。

7、 整理，清理現場。要求利索整潔。

電磁加熱器注意事項：

1、主機要定期除塵，般1個月除次，可用軟毛刷或高壓氣槍除塵，以保證儀器內部良好的通風環境。

2、如使用環境是帶有腐蝕性氣體的地方須噴上緣清漆。或者用其它的緣防腐材料。

3、空氣溫度不能高于50℃。

4、電感量只是應用的其中個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率。

電磁加熱器可以多溫區控制嗎？橡膠機多溫區加熱早些年常用的莫過于電阻加熱，這種加熱方式熱效率不高，耗電量比較大。目前理想的橡膠機多溫區加熱建議采用電磁加熱器加熱設備，通過電磁加熱圈產生渦流使管道自身發熱。管道加包層2.5公分的保溫棉，這樣熱量不容易外散到空氣。電磁加熱圈的外部溫度只有幾十度，工作室溫也會由此而減低。晶星電子科技有限公司據用戶親自測試，橡膠機多溫區改用電磁加熱器相比電熱圈至少省電在30%以上，非常實用。橡膠機多溫區加熱般為多條加熱管道，條管道使用2組或者多組電磁加熱器。實際要根據橡膠機加熱管道尺寸而定。電磁加熱板使用功率般為15kw-20kw電磁加熱器。
